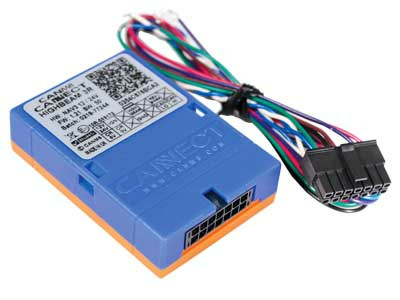

CANM8 HIGHBEAM-3R on älykäs 3-kanavainen CANBUS-ohjainlaite, joka mahdollistaa lisävalojen ja muiden lisälaitteiden kytkemisen CAN-väylälliseen ajoneuvoon ilman perinteisen herätejohdon etsimistä. Ohjainlaite lukee ajoneuvon CAN-väylää ja muodostaa tarvittavat ohjaussignaalit nopeasti ja luotettavasti.

CANM8 tuottaa kolme erillistä 12 voltin ohjauslähtöä: pitkät valot, virta päällä sekä peruutusvaihde. Näitä lähtöjä voidaan hyödyntää esimerkiksi lisäkaukovalojen releen ohjaukseen, työvaloihin, peruutuskameroihin tai muihin lisävarusteisiin. Laite soveltuu sekä 12 V että 24 V sähköjärjestelmillä varustettuihin ajoneuvoihin.

Ominaisuudet

• CANM8 CANNECT HIGHBEAM-3R
• 3-kanavainen CANBUS-ohjainlaite
• Sopii 12 V ja 24 V ajoneuvoihin
• Ei vaadi perinteisen herätejohdon etsimistä
• Soveltuu lisäkaukovaloille, työvaloille ja muille lisälaitteille
• Lukee ajoneuvon CAN-väylää
• Kompakti ja luotettava rakenne
• Yhteensopiva useiden CAN-väylällisten ajoneuvojen kanssa

Lähtösignaalit

• Pitkät valot (vihreä johto): 12 V (maks. 1 A), kun pitkät valot ovat päällä
• Virta päällä (violetti johto): 12 V (maks. 1 A), kun virta on kytketty
• Peruutusvaihde (ruskea johto): 12 V (maks. 1 A), kun peruutusvaihde on valittuna

Tekniset tiedot

• Käyttöjännite: 12 V / 24 V
• Ohjauslähdöt: 3 kpl
• Maksimikuormitus / lähtö: 1 A
• CAN HI- ja CAN LO -liitännät
• Tuotemalli: CANM8 CANNECT HIGHBEAM-3R

Huomioitavaa

• Tarkoitettu käytettäväksi CAN-väylällisissä ajoneuvoissa.
• Ohjauslähdöt on tarkoitettu releiden tai muiden pienivirtaisten ohjausten käyttöön (maks. 1 A/lähtö).
• Asennus tulee tehdä valmistajan ohjeiden mukaisesti.
• Suosittelemme ammattitaitoista asennusta.
